Karakuri

Čo je Karakuri?

Pojem Karakuri pochádza z Japonska a označuje typ LEAN automatizácie, ktorá na manipuláciu s nákladom (napr. krabicami alebo prepravkami) využíva len zákony mechaniky a gravitácie.

Karakuri odpovedá filozofii a základnej myšlienke štíhlej výroby, ktorá spočíva v združovaní a inteligentnom využívaní existujúcich zdrojov (v tomto prípade: gravitácie a hmotnosti debny). Riešenie Karakuri tak nielenže čelí všeobecnému trendu zvyšujúcej sa digitalizácie, ale zároveň aktívne podporuje znižovanie nákladov (= nízkonákladová automatizácia).

Karakuri ide ruka v ruke s termínom Kaizen, ktorý označuje neustálu optimalizáciu existujúcich procesov v priemysle, najmä v skladovaní a výrobe.

Príklady riešení Karakuri

Aplikácie Karakuri sú primárne určené a používané na automatické zdvíhanie, spúšťanie alebo presmerovanie nosičov nákladu. Hmotnosť nosiča nákladu tu zohráva rozhodujúcu úlohu. Podporíme vás pri realizácii vašich nízkonákladových automatizačných aplikácií. Pozrite si niektoré z našich možností a príkladov:

Karakuri: Vracačka prázdnych debien | BeeWaTec (605104)

Tento mechanizmus je vhodný na efektívne a ergonomické zásobovanie a vracanie debien (alebo boxov) vrátane oddelenia na uloženie ďalších debien. Toto riešenie sa používa na pracoviskách alebo montážnych staniciach s vysokou priepustnosťou nosičov nákladu. Pracovník môže vrátiť prázdne debny jednoduchým pohybom ruky bez toho, aby ich musel vybrať z dopravníka. Zároveň je vďaka naklonenej valčekovej dráhe zabezpečené ergonomické uchopenie dielov.

Karakuri: Shooter / prekladisko pre debny | BeeWaTec (605110 & 605111)

Mechanizmus Shooter je jednoduché, ale výkonné riešenie, ktoré odomyká zámok zatlačením (= západkový mechanizmus). Táto funkcia je kľúčová pre niektoré prípady použitia, ako je automatický presun debien mobilnými robotmi, AMR, AGV atď. Aj spádové regály / regály FIFO možno automaticky alebo ručne zatlačiť na spustenie shootera, aby sa optimalizoval tok materiálu vo výrobe a logistike. S funkciou shooter môžu po dráhe bežať všetky debny alebo len jedna, ak sa skombinuje s naším oddeľovacím mechanizmom.

Karakuri: Výťah na debny (s úchytom) | BeeWaTec (605106)

Výťahy sa používajú najmä na prekonávanie výškových rozdielov na pracovisku, vo výrobe alebo v logistických procesoch na zabezpečenie ergonomickej práce. Výťahy sa často kombinujú so sklopkami na presun debny na šikmý valčekový dopravník na jej ďalší presun. V niektorých prípadoch sa tieto (ručné) výťahy môžu používať aj na postupné zdvíhanie alebo spúšťanie (v prípade potreby na zablokovanie) pracovnej plochy alebo debny. Tým sa ďalej zlepšuje ergonómia pracovných procesov.

Karakuri: Výťah na debny (s rukoväťou) | BeeWaTec (605107)

Karakuri: Separačný mechanizmus na debny | BeeWaTec (605108)

Separačný mechanizmus na debny zabezpečuje, aby prešla len jedna debna. Táto požiadavka je nevyhnutná pre niektoré aplikácie, ako je automatická výmena debien pre mobilné roboty, AMR, AGV atď (ktoré majú priestor len pre jednu debnu). Oddeľovací mechanizmus umožňuje realizovať aj vyklápacie mechanizmy, napr. pre prázdne debny.

Karakuri: Rotačný mechanizmus | BeeWaTec (605105)

Tento mechanizmus pomáha vykonávať rotačné pohyby na riešenie rohov alebo návratov a používa sa aj na vychýlenie prepraviek. Možno ho použiť aj pri riešení otočných stolov alebo regálov. Príklad: Pracovník berie niečo zo stroja, aby to zavesil alebo položil. Otočné riešenie Karakuri výrazne pomáha dokončiť úlohu, zmenšiť potrebný priestor a podporiť ergonómiu práce.

Valčekové koľaje z jednotlivých valčekov pre zákruty

BeeWaTec Karakuri with mechanical bolt for stopping and forwarding containers

Mobilný prietokový stojan s integrovanou funkciou Karakuri

Mechanická automatizácia s potrubným regálovým systémom

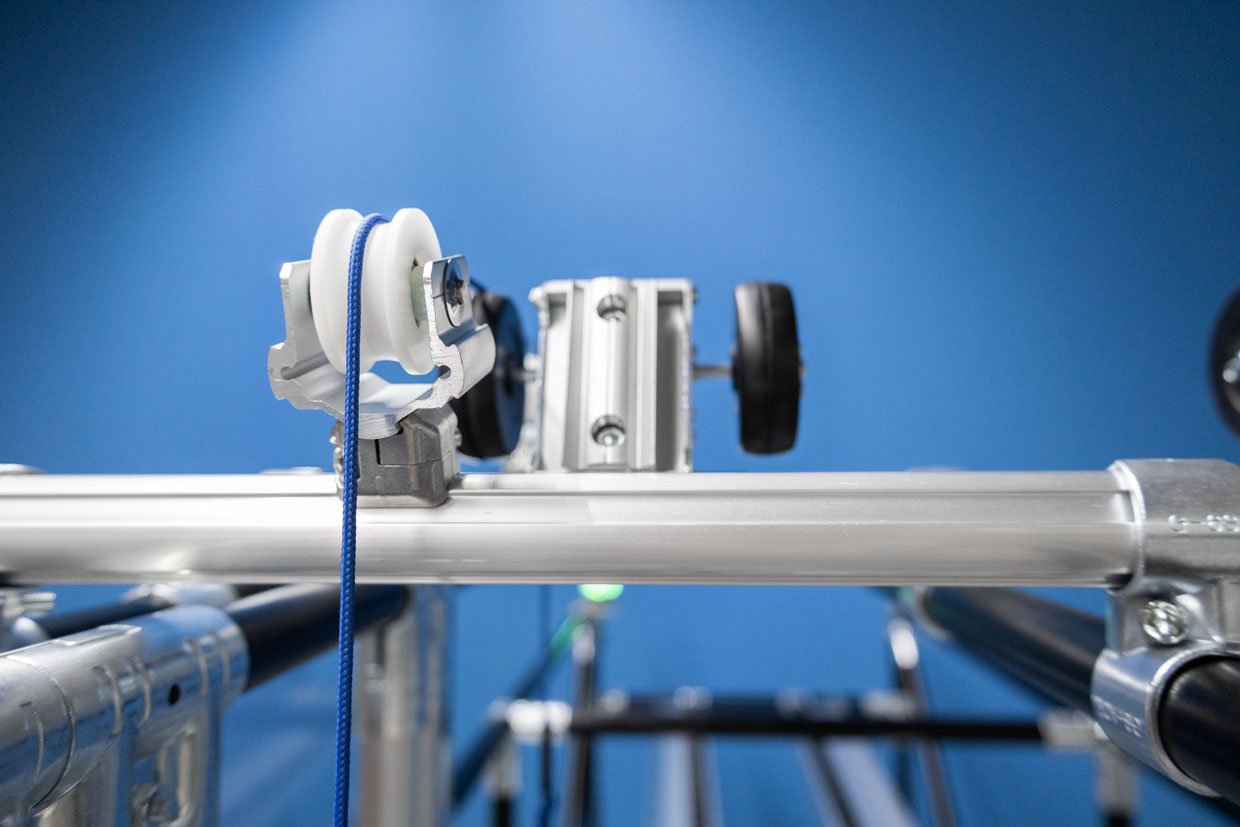

Lano a odklonová kladka pre aplikácie Karakuri

Modré lano so závažím pre aplikácie Karakuri

Kladky pre riešenia Karakur z potrubného regálového systému

BeeWaTec Karakuri s funkciou vahadla a lanovými kladkami

Kladka s oceľovým lankom pripojená k 28 mm oceľovej rúrke pomocou konektora

Dôvody, prečo si zaobstarať Karakuri

Výhodou riešenia Karakuri je automatický pohyb nákladu bez potreby drahých pohonných systémov a ďalších snímačov. Mechanické systémy ponúkajú inteligentné riešenie pre nízkonákladovú automatizáciu a sú veľmi nenáročné na údržbu, najmä v priamom porovnaní s technickými systémami. Aplikácie Karakuri tiež znižujú často existujúcu bariéru vstupu do automatizácie.

Jednoduché princípy Karakuri možno aplikovať aj na menej zložité riešenia, ako sú napríklad výklopné regály alebo dopravníky. Tu sa často používajú skladacie prvky, ktoré automaticky zabezpečujú vrátenie prázdnych debien.

Gravitácia namiesto high-tech

Manipulácia s nákladom je založená na jednoduchých fyzikálnych princípoch.

Nízkonákladová automatizácia

Nízke investičné náklady, žiadna elektrina, snímače, ovládacie prvky ani údržba.

Rýchla implementácia

Nové a existujúce riešenia sa dajú rýchlo a jednoducho implementovať a prispôsobiť.

Komponenty Karakuri

Náš modulárny systém oceľových a hliníkových trubiek a profilov je ideálnym základom pre konštrukciu Karakuri. Kľúčovú úlohu pri nízkonákladovej automatizácii zohrávajú tiež valčekové dráhy, ktoré nezávisle prepravujú náklad z bodu A do bodu B, a to aj pri miernom sklone.

Sklopky, páky, laná alebo pružiny tvoria ďalšie možnosti rozšírenia v závislosti od aplikácie.

Navrhnite si vlastné Karakuri

Pomocou nášho 3D softvéru BEEVisio si môžete rýchlo a jednoducho navrhnúť svoje individuálne riešenie. Získate priamy prístup ku všetkým jednotlivým komponentom, ktoré potrebujete pre svoj projekt.

V prípade potreby sa o návrh postaráme za vás. Kontaktujte nás a dozviete sa viac o svojich možnostiach.

Začnite s BeeWaTec >

BEEVisio

Začnite teraz.

Neponúkame vám len trubkový stavebnicový systém so všetkými dielmi, ktoré potrebujete pre váš projekt. Podporujeme vás aj pri hľadaní riešení, plánovaní, konštrukcii a montáži. Poďme na to!

Hľadáte inšpiráciu?

V našom online showroome nájdete mnoho našich úspešných projektov a rôznych individuálnych riešení zákazníkov vyrobených z trubkového systému. Nechajte sa inšpirovať pre svoj vlastný projekt a využite možnosť prezrieť si návrhy na mieru v 3D.

BeeWaTec Showroom

Kontaktujte nás

Ak máte otázky, chcete sa dozvedieť viac alebo chcete začať vlastný projekt, kontaktujte nás.

Vyplňte tento formulár alebo kontaktujte priamo obchodného zástupcu vo vašom regióne.

Váš obchodný zástupca >

Pre nízkonákladovú mechanickú automatizáciu - štíhlu a hospodárnu.
