Szyny rolkowe

Dla zautomatyzowanego transportu pojemników i kartonów.



DO KATALOGU

00100534_Roller_Tracks_Web_01_02

Zalety szyn rolkowych

Szyny rolkowe umożliwiają przemieszczanie skrzynek KLT, kartonów, pojemników lub pojedynczych elementów z jednego punktu do drugiego przy pomocy siły grawitacji. Dwie szyny rolkowe tworzą przenośnik rolkowy (bez napędu), który za pomocą bocznych prowadnic utrzymuje nośnik ładunku na torze.

Szyny rolkowe są nieodzownym elementem wielu konstrukcji rurowych. Od prostego systemu przesuwającego nośniki ładunku / pojemniki transportowe / kartony o prostym przekroju, poprzez rolki uniwersalne, aż po system wymiany pojemników - szyny rolkowe są idealnym rozwiązaniem dla wdrożenia wydajnej technologii przenośników w Twoim zakładzie.

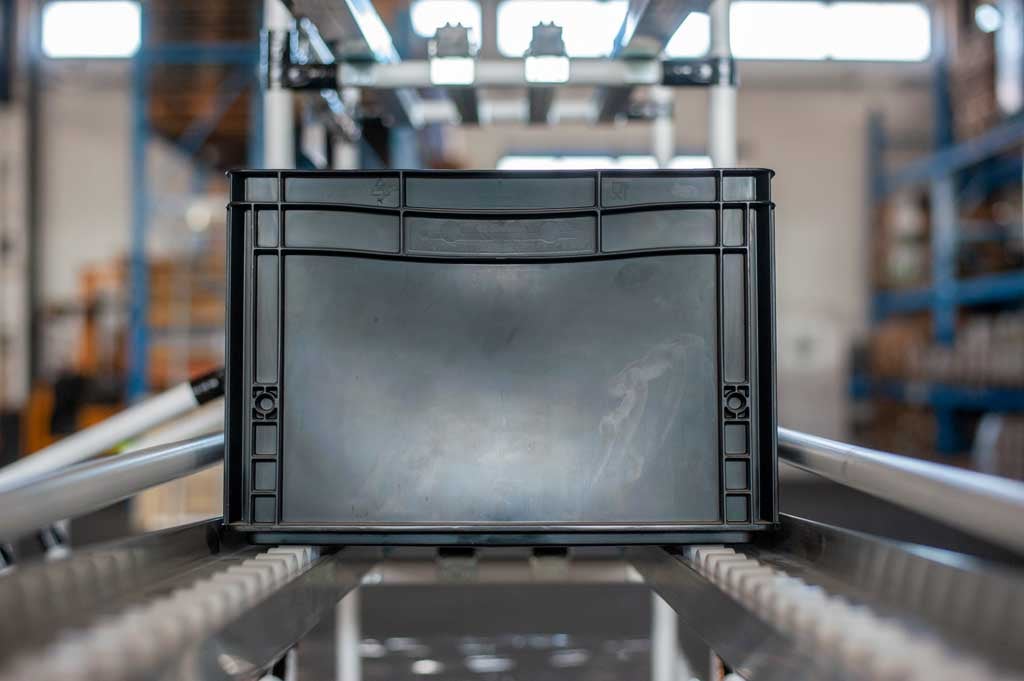

Skrzynia KLT porusza się grawitacyjnie na szynach rolkowych



Automatyczny ruch nośników ładunku za pomocą siły ciężkości

Load carriers are moved from the filling side to the removal side by means of a gradient. In this way, load carriers / transport containers can automatically move up and ensure a reliable delivery.

Support for moving heavy loads

Roller tracks can help workers to move heavy workpieces (>20 kg) simply by guiding them manually, e.g. between two workplaces.

Pokonywanie dużych odległości

Szyny rolkowe są również wykorzystywane do transportu pojemników lub elementów na większych odległościach Tutaj ruch nie jest zwykle spowodowany nachyleniem, ale przez energię zewnętrzną np. z systemów napędzanych (przenośniki taśmowe).



Chcesz wiedzieć więcej? Chętnie doradzimy.

SKONTAKTUJ SIĘ TERAZ



Warianty szyn rolkowych

Nasze szyny rolkowe dostępne są w wielu wersjach i można je łączyć ze wszystkimi naszymi systemami (system rurowy ze stali, system rurowy z aluminium, kwadratowy ze stali i z aluminium).

Szyny rolkowe naszego producenta G.S. ACE mają doskonałe właściwości jezdne, poruszają się płynnie i cicho nawet przy niewielkim nachyleniu. Posiadają wysoką odporność na uderzenia. Ich wysoka stabilność zapewnia długą żywotność. Są one dostępne w wielu wzorach dla różnych zastosowań.

Różne akcesoria, takie jak specjalne elementy mocujące, prowadnice boczne i ograniczniki uzupełniają ofertę i oferują optymalne połączenie z  systemem rurowym.

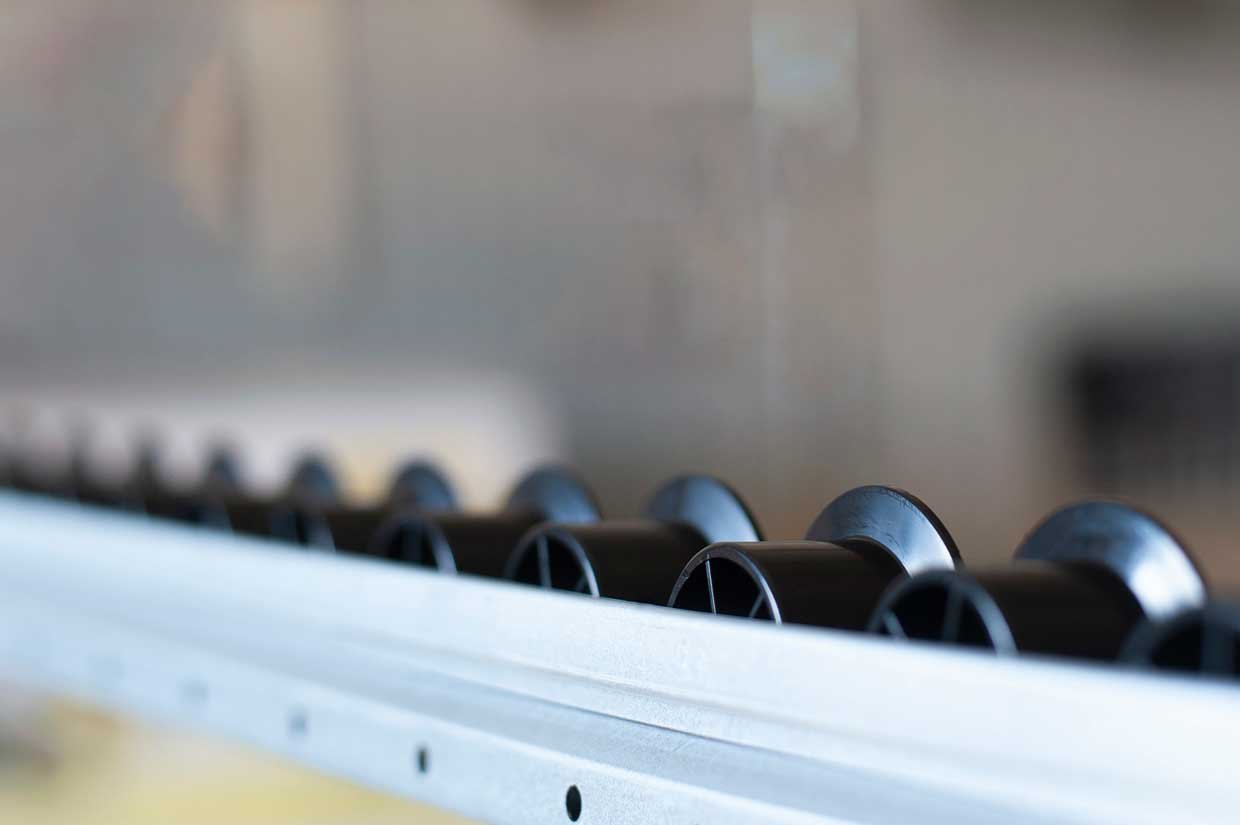

Czarny tor rolkowy GP z wbudowanym kołnierzem jako prowadnicą boczną

Szyny rolkowe GP



Nasze szyny rolkowe GP posiadają koła jednokierunkowe. Są one najczęściej stosowane w regałach przepływowych i prostych liniach transportowych.

Wersje:

  • Różne szerokości kół i szyn rolkowych
  • Różne geometrie kół (okrągłe, płaskie, skośne,...)
  • Szyny rolkowe z wymiennymi rolkami
  • Rolki ze zintegrowanymi prowadnicami bocznymi

Materiały:

  • Tworzywo sztuczne (do zastosowań standardowych)
  • Guma (dla dodatkowego wytłumienia hałasu)
  • Stal (dla wysokich obciążeń wynikających z wagi lub temperatury)

Dostępne również w wersji przewodzącej (ESD).

DO KATALOGU

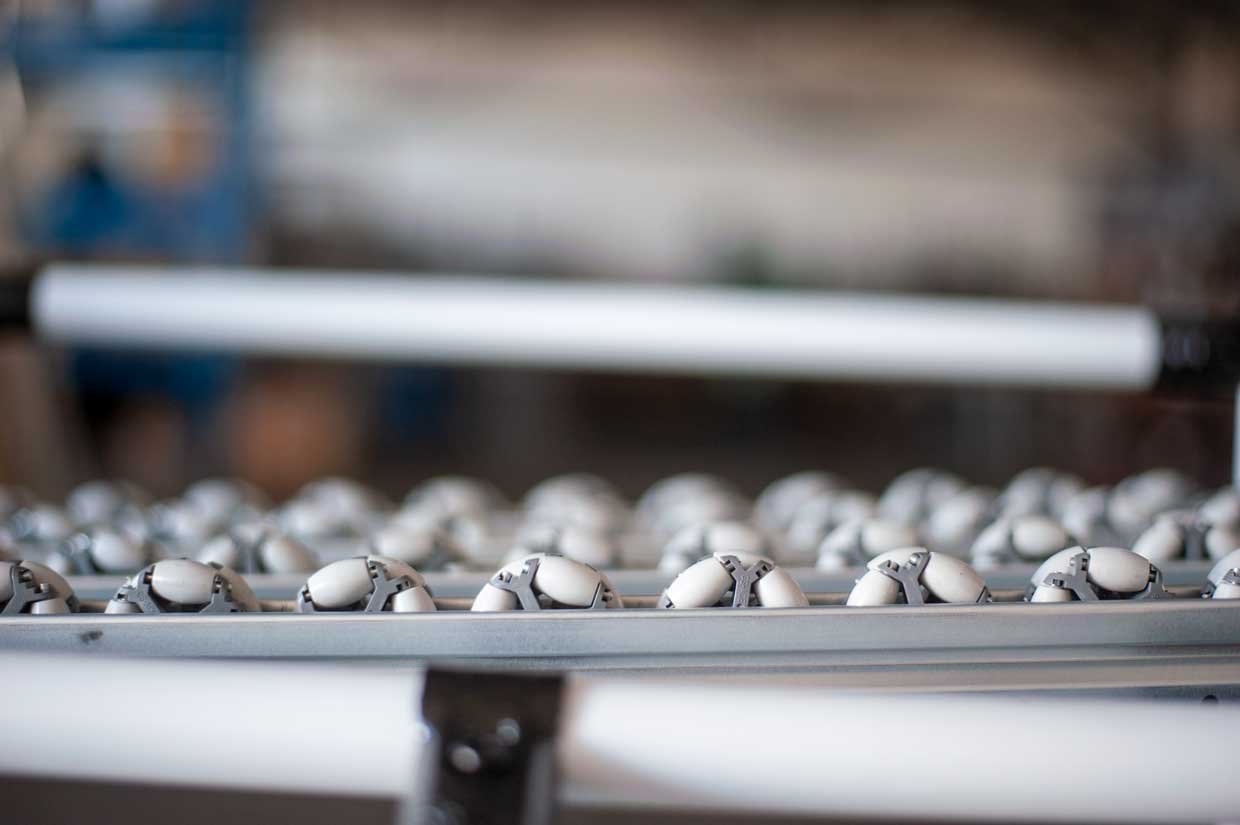

Tor rolkowy UR do zmiany kierunku poruszających się obiektów

Szyny rolkowe UR



Nasze szyny rolkowe UR to szyny rolkowe z kołami, które biegną w kilku kierunkach. Służą one do rozwiązań narożnych lub do przesuwania nośnika ładunku, np. na kolejne stanowisko pracy.

Wersje:

  • Różne szerokości kół i szyn rolkowych
  • Szyny rolkowe z wymiennymi kołami

Materiały:

  • Tworzywo sztuczne

Dostępne również w wersji przewodzącej (ESD).

DO KATALOGU

Porady na temat szyn rolkowych

Zalecamy stosowanie szyn rolkowych ze zintegrowanymi prowadnicami bocznymi (= kołnierz na każdej rolce). Pozwala to nie tylko zaoszczędzić pieniądze, ale przede wszystkim miejsce, ponieważ nie są potrzebne dodatkowe prowadnice boczne.

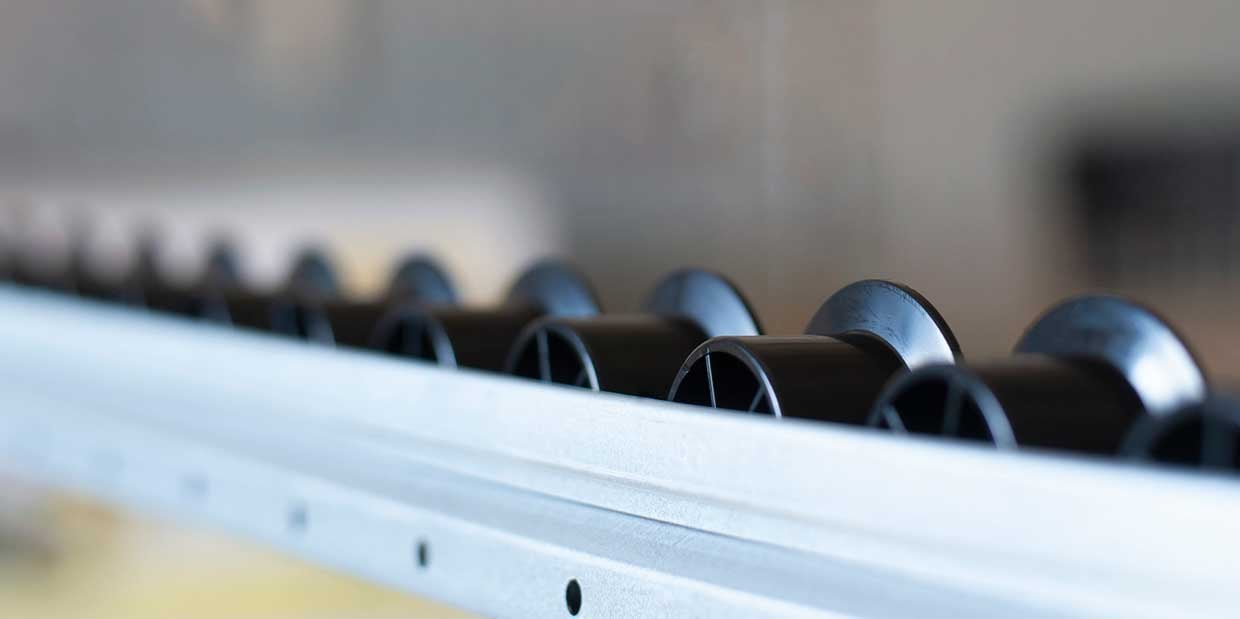

Tor rolkowy z wbudowaną prowadnicą boczną



Rury przesuwne są niedrogą alternatywą dla szyn rolkowych. Są to specjalne rury, o gładkiej powierzchni ślizgowej, na których można przesuwać np. pojemniki KLT na niewielkich odległościach, a także z pomocą siły grawitacji.



Wysuwana rura z wbudowaną prowadnicą boczną do pojemników w zasięgu ręki w miejscu pracy



W zależności od kombinacji szyny rolkowej i nośnika ładunku, może być generowany hałas, na przykład podczas przesuwania pojemników KLT.

Dla specjalnych wymagań w zakresie niskiego poziomu hałasu oferujemy szyny rolkowe z rolkami wykonanymi z gumy lub ze specjalnym korpusem z tworzywa sztucznego.

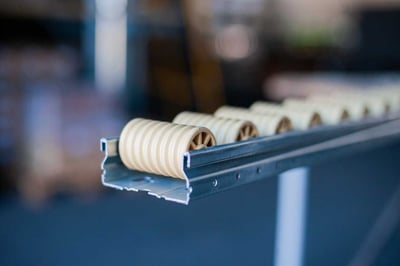

Tor rolkowy z elastycznymi rolkami gumowymi
