ESD - Wyładowanie elektrostatyczne - znaczenie i ochrona dla przemysłu

Urządzenia elektroniczne stały się nieodzowną częścią naszego codziennego życia. Od smartfonów i laptopów po technologię automatyki przemysłowej - wszystkie one odgrywają znaczącą rolę w naszym współczesnym świecie. Jednak podczas gdy cieszymy się licznymi korzyściami płynącymi z tych technologii, istnieje niewidzialne zagrożenie, które może im zagrozić: Wyładowania elektrostatyczne (ESD).

W tym artykule na blogu zagłębimy się w to, co oznacza ESD, jak powstaje i jakie ryzyko jest z nim związane. Ponadto przedstawimy wskazówki dotyczące ochrony przed wyładowaniami elektrostatycznymi i rzucimy światło na znaczenie testowania i certyfikacji ESD.

Treść

1. Co oznacza ESD (wyładowanie elektrostatyczne)?

ESD (wyładowanie elektrostatyczne) odnosi się do nagłego przeniesienia ładunku elektrycznego między dwoma obiektami o różnych potencjałach elektrycznych. Wyładowanie to może spowodować poważne uszkodzenie komponentów i urządzeń elektronicznych. Ponieważ urządzenia elektroniczne stają się coraz mniejsze i bardziej wrażliwe, są one coraz bardziej podatne na wyładowania elektrostatyczne. Nawet niewielkie wyładowanie może wystarczyć do uszkodzenia mikroukładów i pogorszenia funkcjonalności urządzenia.

Różnica między ESD i ELF

ELF oznacza "elektrycznie przewodzący" i jest wewnętrznym oznaczeniem BeeWaTec, które zapewnia przewodność elektryczną, co oznacza opór elektryczny < 10^9 omów, dla komponentów i struktur. Klienci muszą sprawdzić, czy spełnia to ich wymagania. Podstawą projektowania systemu ochrony podzespołów i zespołów elektronicznych jest norma DIN EN 61340-5-1.

Uwaga: Podczas projektowania sprzętu należy upewnić się, że komponenty takie jak rolki, szyny, złącza itp. mają odpowiednią przewodność. W tym celu oferujemy różne opcje i materiały (np. ocynkowane złącza, rolki ELF lub płyty ELF).

Wszystkie produkty przewodzące są oznaczone symbolem ESD w naszym nowym katalogu Lean.

Symbol ESD do oznaczania elementów przewodzących prąd elektryczny.

2. Jak powstaje wyładowanie elektrostatyczne?

ESD może wystąpić na różne sposoby. Najczęstszą przyczyną jest tarcie między materiałami. Gdy dwa materiały (np. tworzywa sztuczne) ocierają się o siebie lub są oddzielone, elektrony mogą być przenoszone, generując ładunek elektrostatyczny. Ładunek ten pozostaje na powierzchni materiałów lub może zostać przeniesiony na inne obiekty, gdy wejdą one w kontakt. Pola elektromagnetyczne lub wyładowania elektryczne mogą również wywoływać zdarzenia ESD.

3. Niebezpieczeństwa związane z ESD - ładowanie elektrostatyczne i nagłe wyładowania

Wyładowania elektrostatyczne mogą powodować znaczne uszkodzenia urządzeń elektronicznych. Mikroprocesory i inne wrażliwe komponenty mogą zostać uszkodzone lub zniszczone przez wyładowania ESD.

Prowadzi to do kosztownych napraw lub całkowitej awarii urządzenia. Wpływ ESD może być również ukryty, co oznacza, że urządzenie może zostać uszkodzone przez wyładowanie ESD, ale zawiedzie dopiero po pewnym czasie. Może to spowodować nieprawidłowe działanie, utratę danych, a nawet zagrożenie bezpieczeństwa. Niezbędne jest poważne potraktowanie ochrony przed wyładowaniami elektrostatycznymi i wdrożenie odpowiednich środków w celu zabezpieczenia sprzętu elektronicznego i zapewnienia niezawodności systemów elektronicznych.

4. Środki ochrony przed wyładowaniami elektrostatycznymi - Ochrona przed ładunkami.

Aby zabezpieczyć się przed wyładowaniami elektrostatycznymi, w razie potrzeby należy podjąć następujące środki:

1. Noszenie odzieży chroniącej przed wyładowaniami elektrostatycznymi, takiej jak przewodzące buty, paski na nadgarstki i odzież.
2. Projektuj sprzęt przewodzący prąd elektryczny / rozwiązania Lean.
3. Używaj mat antystatycznych i opakowań przewodzących.
4. Upewnij się, że ty i twoje środowisko pracy jesteście uziemieni, aby rozproszyć ładunki elektrostatyczne.
5. Unikaj tarcia i ładunków elektrostatycznych, ostrożnie obchodząc się z materiałami i minimalizując bezpośredni kontakt z wrażliwą elektroniką.
6. Używaj urządzeń ochronnych ESD, takich jak jonizujące oczyszczacze powietrza, aby zmniejszyć ładunki elektrostatyczne.

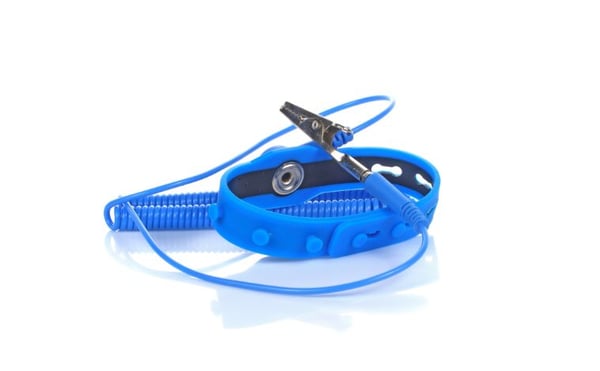

Opaska ESD

5. Czy potrzebne są urządzenia i sprzęt ESD?

To, czy potrzebujesz ochrony przed wyładowaniami elektrostatycznymi, zależy od Twoich działań i środowiska. Jeśli regularnie pracujesz z komponentami elektronicznymi lub działasz w środowisku, w którym występuje ryzyko wyładowań elektrostatycznych, ochrona ESD jest niezbędna.

Nawet jeśli nie jesteś bezpośrednio związany z elektroniką, wyładowania elektrostatyczne przez odzież lub inne przedmioty mogą nadal powodować uszkodzenia urządzeń elektronicznych. Dlatego kluczowe jest rozpoznanie potencjalnych zagrożeń związanych z wyładowaniami elektrostatycznymi i podjęcie odpowiednich środków ochronnych.

6. Projektowanie obszaru stacji roboczej ESD

Stacja robocza ESD to specjalnie wyznaczony obszar (obszar chroniony ESD lub EPA, znany również jako ""obszar chroniony elektrostatycznie""), który zapewnia ochronę ESD poprzez zapobieganie ładowaniu elektrostatycznemu. Obejmuje on antystatyczne maty robocze, przewodzące podłogi, połączenia uziemiające i inne środki kontroli ładunków elektrostatycznych. Stacje robocze ESD są szczególnie ważne w przemyśle elektronicznym, a także w innych dziedzinach, w których obsługiwane są wrażliwe komponenty elektroniczne. Dobrze zaprojektowana stacja robocza ESD minimalizuje ryzyko wystąpienia zdarzeń ESD i chroni urządzenia elektroniczne.

Uwaga: Podczas projektowania sprzętu należy upewnić się, że komponenty takie jak rolki, szyny, złącza itp. mają odpowiednią przewodność. W tym celu oferujemy różne opcje i materiały (np. ocynkowane złącza, rolki ELF lub płyty ELF).

Wszystkie produkty przewodzące są oznaczone symbolem ESD w naszym nowym katalogu Lean.

Regał ESD wykonany z systemu regałów rurowych BeeWaTec, z ocynkowanymi złączami, płytami ESD i stalowymi rurami pokrytymi pewną ilością grafitu w celu zapewnienia przewodności.

Czy wszystkie załączniki muszą przewodzić prąd elektryczny?

Niekoniecznie wszystkie załączniki w stacji roboczej ESD muszą przewodzić prąd elektryczny. Wymagania dotyczące stacji roboczych ESD zależą od konkretnych potrzeb i zagrożeń związanych ze środowiskiem pracy. Jednak niektóre elementy rzeczywiście muszą być przewodzące, aby zminimalizować ryzyko wyładowań elektrostatycznych i chronić komponenty elektroniczne przed uszkodzeniem ESD.

Oto kilka przykładów akcesoriów, w przypadku których zaleca się, aby przewodziły prąd elektryczny:

• Powierzchnia robocza: Powierzchnia robocza, na której przetwarzane są wrażliwe komponenty, powinna być przewodząca, aby rozpraszać ładunki elektrostatyczne z rąk pracowników i zmniejszać możliwość wystąpienia zdarzeń ESD (zapewnić uziemienie za pomocą odpowiedniego materiału podłogowego).


• Rama: Rama stacji roboczej powinna być przewodząca, aby zapewnić czyste, przewodzące połączenie między powierzchnią roboczą a podłogą.


• Kółka/stopki: Elementy te powinny również umożliwiać rozpraszanie wyładowań ESD przez podłogę, co sprawia, że podłoga zgodna z ESD jest niezbędna.


• Pojemniki przewodzące: Pojemniki do przechowywania komponentów elektronicznych powinny być przewodzące, aby zapobiec ładowaniu elektrostatycznemu i zminimalizować ryzyko wyładowań elektrostatycznych.


• Narzędzia przewodzące: W niektórych obszarach o krytycznym znaczeniu dla ESD mogą być również potrzebne specjalistyczne narzędzia, które zapobiegają ładowaniu elektrostatycznemu.

W przypadku innych elementów, takich jak uchwyty na butelki, uchwyty na monitory lub schowki, przewodność elektryczna może nie być absolutnie konieczna. Zależy to od konkretnej sytuacji, czy części te muszą być pokryte lub poddane obróbce materiałami bezpiecznymi dla ESD.

Ogólnie rzecz biorąc, wszystkie akcesoria w stacji roboczej ESD powinny być zaprojektowane tak, aby zminimalizować możliwość wyładowań elektrostatycznych. Oznacza to, że komponenty przewodzące prąd elektryczny są zalecane, jeśli chodzi o ochronę wrażliwej elektroniki, podczas gdy inne nieprzewodzące dodatki mogą być dopuszczalne, o ile spełniają wytyczne i wymagania ESD.

7. Testowanie ESD i certyfikacja ESD

Testowanie ESD jest niezbędne do zapewnienia skuteczności środków ochronnych. Obejmuje to kontrolę stacji roboczych ESD i zapewnienie pracownikom szkoleń w zakresie procedur ochrony przed wyładowaniami elektrostatycznymi. Certyfikacja ESD potwierdza, że stacja robocza spełnia wymagane standardy ochrony ESD, przyczyniając się do jakości i niezawodności urządzeń elektronicznych.

BeeWaTec przeprowadza testy i pomiary ESD zgodnie z normą DIN EN 61340-5-1 podczas montażu wewnętrznego i dostarcza protokół pomiarowy na żądanie.

8. Wskazówki dotyczące ochrony przed wyładowaniami elektrostatycznymi

• Edukuj siebie i swoich pracowników na temat wyładowań elektrostatycznych i ich wpływu, aby zwiększyć świadomość zagrożeń.
• Regularnie szkolić pracowników w zakresie środków ochrony przed wyładowaniami elektrostatycznymi i dbać o to, by nosili odpowiednią odzież ochronną.
• Konfiguruj stanowiska pracy ESD zgodnie z wymaganiami i utrzymuj je w dobrym stanie.
• Okresowo sprawdzaj skuteczność środków ochrony przed wyładowaniami elektrostatycznymi za pomocą testów ESD.
• Utrzymywać obszary o krytycznym znaczeniu dla ESD w czystości i wolne od materiałów elektrostatycznych.

9. Wnioski

Wyładowania elektrostatyczne stanowią realne zagrożenie dla urządzeń elektronicznych, ale dzięki odpowiednim środkom ochrony możemy zminimalizować to ryzyko. Ochrona przed wyładowaniami elektrostatycznymi jest niezbędna w środowiskach, w których obsługiwane są komponenty elektroniczne.

Projektując stację roboczą ESD, wdrażając środki ochronne, przeprowadzając regularne testy i zapewniając szkolenia, można wydłużyć żywotność urządzeń, skrócić czas przestojów i uniknąć kosztownych napraw. Bądź na bieżąco z praktykami ochrony przed wyładowaniami elektrostatycznymi i konsekwentnie je wdrażaj, aby chronić swoje urządzenia elektroniczne i utrzymać ich wydajność.
