ESD (Elektrostatische Entladung) - Bedeutung & Schutz für die Industrie

Elektronische Geräte sind aus unserem Alltag nicht mehr wegzudenken. Vom Smartphone über den Laptop bis hin zur industriellen Automatisierungstechnik - sie alle spielen eine bedeutende Rolle in unserer modernen Welt. Doch während wir uns über die vielen Vorteile dieser Technologien freuen, gibt es eine unsichtbare Bedrohung, die sie gefährden kann: die elektrostatische Entladung (ESD).

In diesem Blog-Artikel werden wir genauer darauf eingehen, was ESD bedeutet, wie es entsteht und welche Gefahren damit einhergehen. Außerdem geben wir Tipps zum ESD-Schutz und beleuchten die Bedeutung einer ESD-Prüfung und Zertifizierung.

Inhalt

1. Was bedeutet ESD?
2. Wie entsteht ESD?
3. Gefahren von ESD
4. ESD-Schutzmaßnahmen
5. Benötige ich ESD-Einrichtungen und Betriebsmittel oder nicht?
6. ESD-Arbeitsplatz gestalten
7. ESD-Prüfung und ESD-Zertifizierung
8. Tipps zum Thema ESD-Schutz
9. Fazit


1. Was bedeutet ESD (= Elektrostatische Entladung)?

ESD steht für "Elektrostatische Entladung" (engl.: electrostatic discharge). Es handelt sich dabei um die plötzliche Übertragung von elektrischer Ladung zwischen zwei Objekten mit unterschiedlichen elektrischen Potentialen. Diese Entladung kann bei elektronischen Komponenten und Bauteilen zu schwerwiegenden Schäden führen. Da elektronische Geräte immer kleiner und empfindlicher werden, sind sie zunehmend anfällig für ESD. Es bedarf nur einer geringen Entladung, um Mikrochips zu beschädigen und die Funktionalität eines Geräts zu beeinträchtigen.

Unterschied zwischen ESD und ELF

ELF steht für "elektrisch ableitfähig" und ist eine BeeWaTec-interne Bezeichnung, die Bauteilen und Bauten eine elektrische Ableitfähigkeit, d.h. einen elektrischen Widerstand von < 10⁹ Ohm zusagt. Kunden müssen prüfen, ob dies Ihren Anforderungen genügt. Grundlage für die Auslegung eines Systems zum Schutz von elektronischen Bauelementen und Baugruppen ist der Standard nach DIN EN 61340-5-1.

Hinweis: Achten Sie bei der Gestaltung Ihrer Betriebsmittel darauf, dass auch Bauteile wie Rollen, Rollschienen, Verbinder, etc. die notwendige Leitfähigkeit besitzen. Hierfür bieten wir unterschiedliche Varianten und Materialien (z.B. verzinkte Verbinder, ELF-Rollen oder ELF-Platten).

Alle leitfähigen Produkte sind in unserem neuen Lean Katalog mit dem ESD-Symbol gekennzeichnet.

ESD-Symbol zur Kennzeichnung von elektrisch ableitfähigen Bauteilen

2. Wie entsteht ESD?

ESD kann auf verschiedene Weisen entstehen. Die häufigste Ursache ist die Reibung von Materialien. Wenn zwei Materialien (z.B. Kunststoff) aneinander reiben oder voneinander getrennt werden, können Elektronen übertragen werden und eine elektrostatische Ladung erzeugen. Diese Ladung bleibt auf der Oberfläche der Materialien oder kann auf andere Objekte übertragen werden, wenn sie in Kontakt kommen. Auch elektromagnetische Felder oder elektrische Entladungen können ESD-Ereignisse auslösen.

3. Gefahren von ESD - Die elektrostatische Aufladung und plötzliche Entladungen

ESD kann erhebliche Schäden an elektronischen Geräten verursachen. Mikrochips und andere empfindliche Bauteile können durch eine ESD-Entladung beschädigt oder zerstört werden. Dies führt zu kostspieligen Reparaturen oder einem kompletten Ausfall des Geräts.

Die Auswirkungen von ESD können auch latent sein, das bedeutet, dass ein Gerät durch eine ESD-Entladung beschädigt wird, aber erst nach einiger Zeit ausfällt. Dies kann zu Fehlfunktionen, Datenverlust oder sogar Sicherheitsrisiken führen.

4. ESD-Schutzmaßnahmen - Schutz vor Aufladungen

Um sich vor ESD zu schützen, sollten Sie – falls notwendig - folgende Maßnahmen ergreifen:

1. Tragen Sie ESD-Schutzkleidung wie ableitfähige Schuhe, Handgelenksbänder und Kleidung.
2. Gestalten Sie elektrisch leitfähige Betriebsmittel / Lean Lösungen.
3. Verwenden Sie antistatische Matten und ableitfähige Verpackungen.
4. Stellen Sie sicher, dass Sie und Ihre Arbeitsumgebung geerdet sind, um statische Ladungen abzuleiten.
5. Vermeiden Sie Reibung und elektrostatische Aufladung, indem Sie Materialien vorsichtig behandeln und den direkten Kontakt mit empfindlicher Elektronik minimieren.
6. Nutzen Sie ESD-Schutzmittel wie ionisierende Luftreiniger, um statische Ladungen zu reduzieren.

ESD-Armband

5. Benötige ich ESD-Einrichtungen und Betriebsmittel oder nicht?

Ob Sie ESD-Schutz benötigen, hängt von Ihrer Tätigkeit und Umgebung ab. Wenn Sie regelmäßig mit elektronischen Bauteilen arbeiten oder in einer Umgebung mit elektrostatischen Risiken tätig sind, ist ESD-Schutz unerlässlich.

Selbst wenn Sie nicht direkt mit Elektronik arbeiten, können statische Entladungen durch Kleidung oder andere Gegenstände Schäden an elektronischen Geräten verursachen. Es ist daher wichtig, die potenziellen Gefahren von ESD zu erkennen und entsprechende Schutzmaßnahmen zu ergreifen.

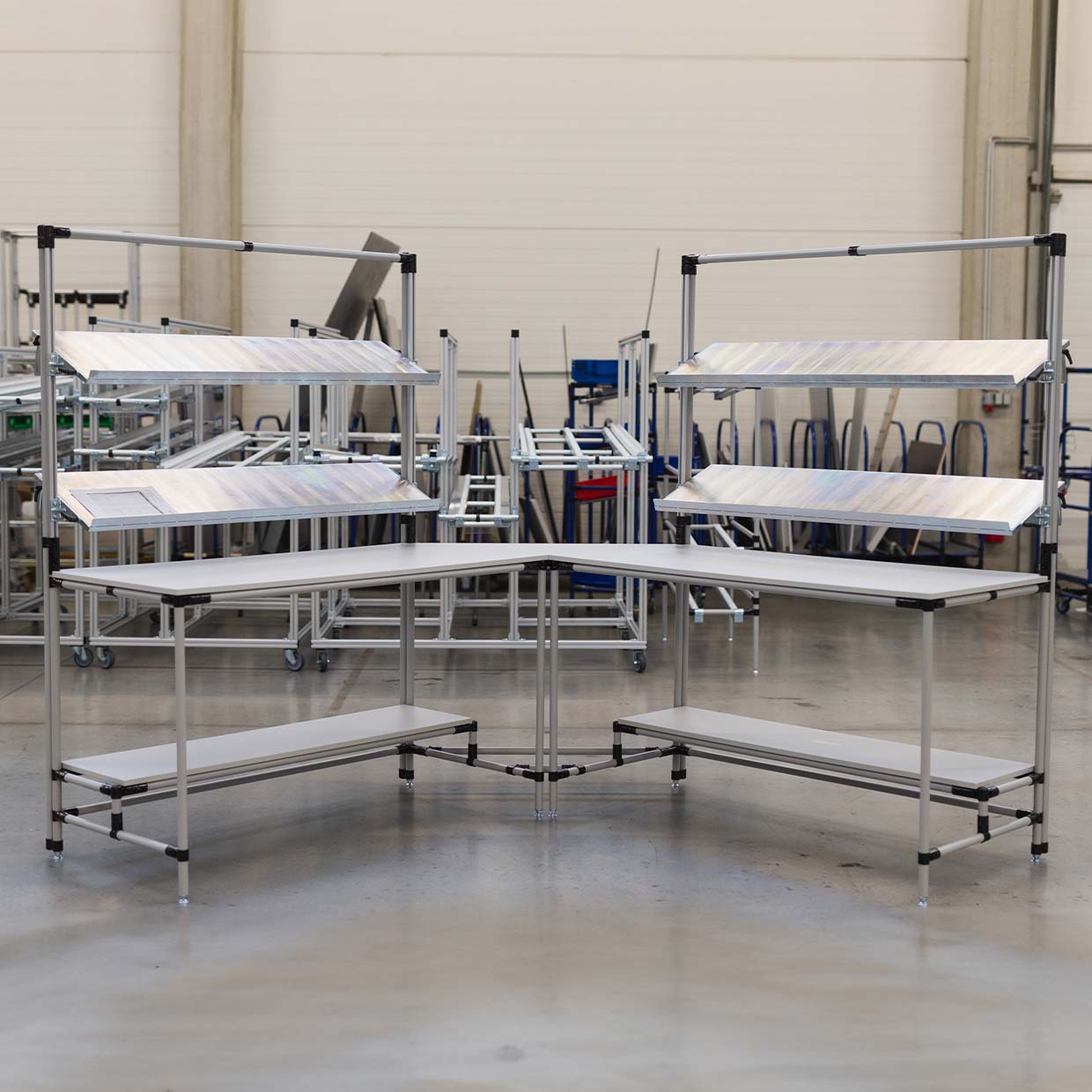

6. ESD-Arbeitsplatzbereich gestalten

Ein ESD-Arbeitsplatz ist ein speziell eingerichteter Bereich (= ESD-Schutzzone, auch EPA genannt für "electrostatic protected area"), der ESD-Schutz bietet indem er Aufladungen verhindert. Er umfasst antistatische Arbeitsmatten, ableitfähige Fußböden, Erdungsanschlüsse und andere Maßnahmen, um elektrostatische Ladungen zu kontrollieren. ESD-Arbeitsplätze sind besonders in der Elektronikindustrie, aber auch in anderen Bereichen, in denen mit empfindlicher Elektronik gearbeitet wird, von großer Bedeutung. Ein gut gestalteter ESD-Arbeitsplatz minimiert das Risiko von ESD-Ereignissen und schützt die elektronischen Geräte.

Hinweis: Achten Sie bei der Gestaltung Ihrer Betriebsmittel darauf, dass auch Bauteile wie Rollen, Rollschienen, Verbinder, etc. die notwendige Leitfähigkeit besitzen. Hierfür bieten wir unterschiedliche Varianten und Materialien (z.B. verzinkte Verbinder, ELF-Rollen oder ELF-Platten).

Alle leitfähigen Produkte sind in unserem neuen Lean Katalog mit dem ESD-Symbol gekennzeichnet. 

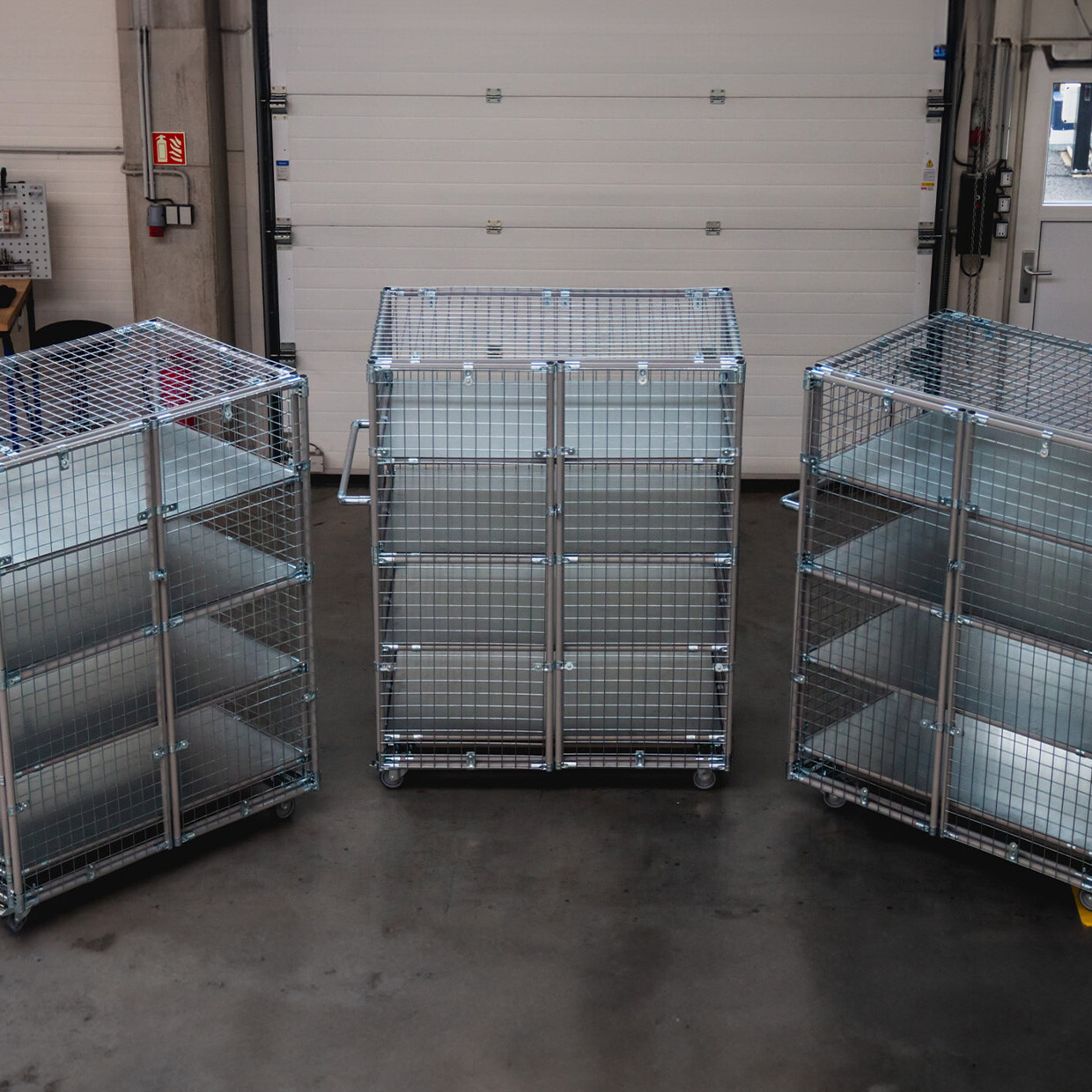

ESD-Regal aus dem Rohrstecksystem von BeeWaTec, mit verzinkten Verbindern, ESD-Platten und Stahlrohren mit einem gewissen Graphitanteil in der Beschichtung

Müssen alle Anbauteile elektrisch leitfähig sein?

Nicht unbedingt alle Anbauteile eines ESD-Arbeitsplatzes müssen elektrisch leitfähig sein. Die Anforderungen für ESD-Arbeitsplätze richten sich nach den spezifischen Bedürfnissen und Risiken der jeweiligen Arbeitsumgebung. Einige Anbauteile müssen jedoch in der Tat leitfähig sein, um das Risiko elektrostatischer Entladungen zu minimieren und somit elektronische Komponenten und Bauteile vor ESD-Schäden zu schützen.

Hier sind einige Beispiele für Anbauteile, bei denen es empfohlener ist, dass sie elektrisch leitfähig sind:

• Arbeitsfläche: Die Arbeitsfläche, auf dem gefährtete Bauteile verarbeitet werden,  sollte ableitfähig sein, um elektrostatische Ladungen von den Händen der Mitarbeiter abzuleiten und so die Möglichkeit von ESD-Ereignissen zu reduzieren (= Erdung sicherstellen durch passenden Bodenbelag).


• Gestell: Das Gestell eines Arbeitsplatzes sollte leitfähig sein, um eine saubere, ableitende Verbindung zwischen Arbeitsfläche und Boden herzustellen.


• Rollen/Füße: Ebenso müssen es diese Elemente ermöglichen, ein ESD-Ereigniss über den Boden abzuleiten. Dazu ist natürlich ein ESD-fähiger Boden wichtig.


• Ableitfähige Behälter: Lager- oder Aufbewahrungsbehälter für elektronische Bauteile und Komponenten sollten idealerweise ableitfähig sein, um eine elektrostatische Aufladung zu verhindern und die ESD-Gefahr zu minimieren.


• Ableitfähige Werkzeuge: In einigen ESD-kritischen Bereichen können auch spezielle Werkzeuge, die eine elektrostatische Aufladung verhindern, erforderlich sein.

Für andere Anbauteile wie Flaschenhalter, Monitorhalter oder Klemmbretter hingegen ist eine elektrische Leitfähigkeit möglicherweise nicht zwingend erforderlich. Hier hängt es von der spezifischen Situation ab, ob diese Teile mit ESD-sicheren Materialien beschichtet oder behandelt werden müssen.

Generell sollten alle Anbauteile eines ESD-Arbeitsplatzes jedoch so gestaltet sein, dass sie die Möglichkeit einer elektrostatischen Entladung minimieren. Das bedeutet, dass elektrisch leitfähige Komponenten dann empfohlen werden, wenn es um den Schutz empfindlicher Elektronik geht, während andere nicht-leitfähige Anbauteile zulässig sein können, sofern sie die ESD-Richtlinien und -Anforderungen erfüllen.

7. ESD-Prüfung und ESD-Zertifizierung

Eine ESD-Prüfung ist wichtig, um sicherzustellen, dass die Schutzmaßnahmen effektiv sind. Dies umfasst die Überprüfung der ESD-Arbeitsplätze und die Schulung der Mitarbeiter im Umgang mit ESD-Schutzmaßnahmen. Eine ESD-Zertifizierung bestätigt, dass ein Arbeitsplatz die erforderlichen Standards für den ESD-Schutz erfüllt. Sie trägt dazu bei, die Qualität und Zuverlässigkeit elektronischer Geräte sicherzustellen.

BeeWaTec übernimmt für Sie die Prüfung und ESD-Messung nach DIN EN 613405-1 bei der Inhouse-Montage und stellt Ihnen das Messprotokoll auf Anfrage zur Verfügung.

8. Tipps zum Thema ESD-Schutz

• Informieren Sie sich über das Thema ESD und dessen Auswirkungen, um das Bewusstsein für die Gefahren zu schärfen.
• Schulen Sie Mitarbeiterinnen und Mitarbeiter regelmäßig im Umgang mit ESD-Schutzmaßnahmen und stellen Sie sicher, dass sie entsprechende Schutzkleidung tragen.
• Richten Sie ESD-Arbeitsplätze gemäß den Anforderungen ein und halten Sie diese in gutem Zustand.
• Überprüfen Sie regelmäßig die Wirksamkeit der ESD-Schutzmaßnahmen durch ESD-Prüfungen.
• Halten Sie ESD-kritische Bereiche sauber und frei von statischen Materialien.

9. Fazit

ESD stellt eine reale Bedrohung für elektronische Geräte dar, aber mit angemessenen Schutzmaßnahmen kann die Gefahr minimiert werden. ESD-Schutz ist in Umgebungen, in denen mit elektronischen Komponenten gearbeitet wird, unerlässlich.

Durch die Gestaltung eines ESD-Arbeitsplatzes, die Umsetzung von Schutzmaßnahmen, regelmäßige Prüfungen und Schulungen können Sie die Lebensdauer ihrer Geräte verlängern, Ausfallzeiten reduzieren und teure Reparaturen vermeiden. Bleiben Sie auf dem neuesten Stand der ESD-Schutzmaßnahmen und setzen Sie diese konsequent um, um Ihre elektronischen Geräte zu schützen und deren Leistungsfähigkeit zu erhalten.
